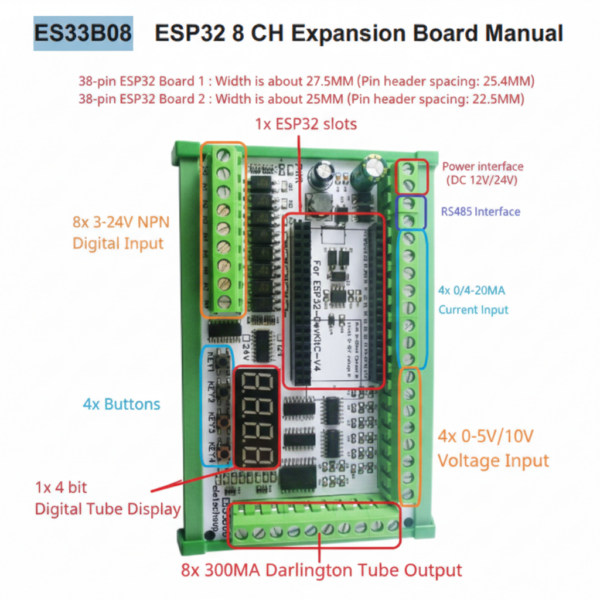

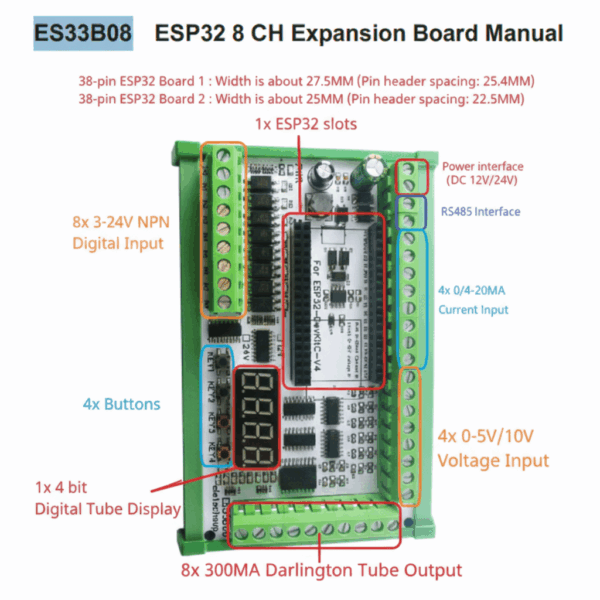

Placa de Expansión ESP32 38 Pines ES33B08 Multifunción con RS485

La placa de expansión ES33B08 para ESP32 de 38 pines es una solución multifunción diseñada para aplicaciones de automatización, control y adquisición de datos. Integra múltiples interfaces de entrada y salida, comunicación RS485 y salidas de potencia mediante módulo Darlington, permitiendo ampliar significativamente las capacidades del ESP32.

Esta placa no funciona de manera independiente y requiere una placa ESP32 de 38 pines (no incluida) para su operación. Todas las funciones son controladas por software desarrollado por el usuario.

Características principales

• Diseñada para ESP32 de 38 pines
• Comunicación RS485 integrada
• 8 salidas mediante módulo Darlington
• 8 entradas optoaisladas (disparo por nivel bajo, tipo NPN)
• 4 entradas de corriente 0 / 4–20 mA
• 4 entradas de voltaje 0–5 V / 0–10 V
• Pantalla digital de 4 dígitos
• 4 botones integrados para control local
• Diseño compacto y fácil integración en sistemas industriales

Especificaciones técnicas

• Modelo: ES33B08
• Voltaje de funcionamiento: 12 V / 24 V DC
• Corriente de consumo:
  • Reposo (display apagado): 14 mA
  • Reposo (display encendido): 51 mA
  • 1 salida activada: 76 mA
  • 2 salidas activadas: 107 mA
  • 8 salidas activadas: 291 mA
• Dimensiones (solo placa): 123 × 72 × 20 mm
• Peso: 93 g (solo placa) / 184 g (con carcasa)

Notas importantes

• No incluye placa ESP32 (requiere ESP32 de 38 pines)
• No funciona de manera autónoma sin ESP32
• El LED PWR no se enciende al energizar (alimentado desde IO del ESP32)
• Incluye solo códigos de prueba básicos
• El desarrollo de funciones avanzadas depende del usuario
• La precisión de las entradas analógicas depende del ADC del ESP32

Aplicaciones típicas

• Automatización y control industrial
• Dispositivos maestro-esclavo RS485 (PLC / MCU)
• Recolección de corriente 4–20 mA
• Recolección de voltaje 0–5 V / 0–10 V
• Control remoto vía WiFi
• Temporizadores, retardos y secuencias programables
• Control de motores, relés y actuadores
• Sistemas IoT y proyectos personalizados con ESP32
